基本工藝流程

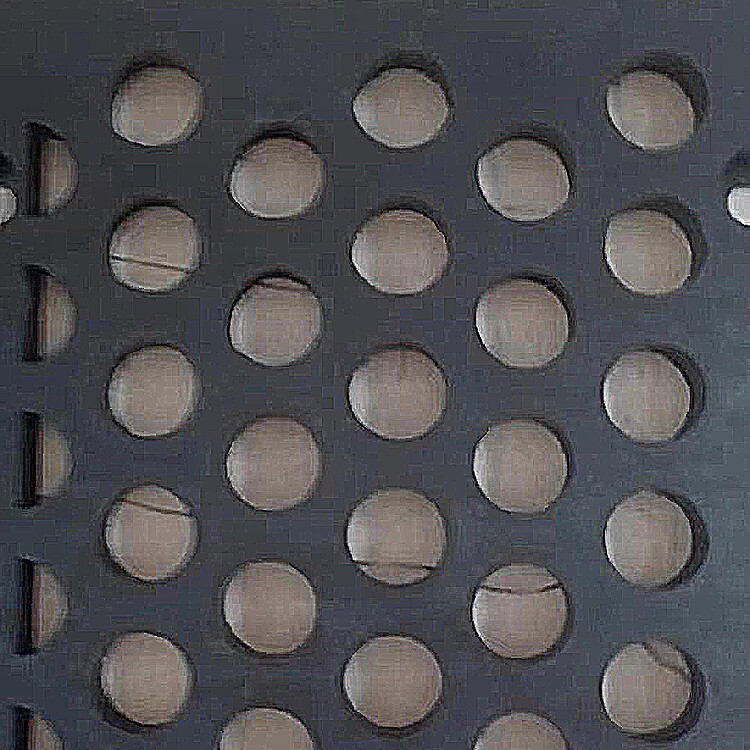

橡膠篩板、篩網(wǎng)種類繁多,但生產(chǎn)工藝過程,卻基本相同。以一般固體橡膠生膠為原料的橡膠制品的基本工藝過程包括：塑煉、混煉、壓延、壓出、成型、硫化6個(gè)基本工序。當(dāng)然,原材料準(zhǔn)備、成品整理、檢驗(yàn)包裝等基本工序也少不了。
橡膠篩板的加工工藝過程，主要是解決塑性和彈性性能這個(gè)矛盾的過程,通過各種工藝手段,使得彈性的橡膠變成具有塑性的塑煉膠,再加入多種配合劑制成半成品,然后通過硫化使具有塑性的半成品又變成彈性高、物理機(jī)械性能好的橡膠篩板。

原材料準(zhǔn)備：
1.橡膠篩板的主要原料是以生膠為基本材料,而生膠就是生長在熱帶,亞熱帶的橡膠樹上通過人工割開樹皮收集而來。
2多種配合劑：是為了改善橡膠制品的某些性能而加入的輔助材料。
3.纖維材料有〔棉、麻、毛及各種人造纖維、合成纖維和金屬材料〔鋼絲、銅絲是作為橡膠制品的骨架材料,以增強(qiáng)機(jī)械強(qiáng)度、限制制品變型。
在原材料準(zhǔn)備過程中,配料按照配方稱量準(zhǔn)確。為了使生膠和配合劑能相互均勻混合,需要對(duì)材料進(jìn)行加工：
生膠要在60--70℃烘房內(nèi)烘軟后,再切膠、破膠成小塊；
配合劑有：塊狀的,如石蠟、硬脂酸、松香等要粉碎；
粉狀的若含有機(jī)械雜質(zhì)或粗粒時(shí)需要篩選除去；
液態(tài)的,如〔松焦油、古馬隆需要加熱、熔化、蒸發(fā)水分、過濾雜質(zhì)；
配合劑要進(jìn)行干燥,不然容易結(jié)塊、混煉時(shí)若不能分散均勻,硫化時(shí)產(chǎn)生氣泡,會(huì)影響產(chǎn)品質(zhì)量；

橡膠篩網(wǎng)的質(zhì)檢（二）
4.耐潤滑油性檢查
樣品在70OC的環(huán)境溫度下，放在潤滑油中浸泡72h后，其體積變化率在-10%~+15%之間，硬度變化為-5~+10RHD之間，拉斷強(qiáng)度變化率應(yīng)在10%以內(nèi)，伸長變化率在-30%以內(nèi)。
5.硬度檢查
篩板硬度應(yīng)符合產(chǎn)品圖紙或技術(shù)文件的要求。常用橡膠件的材質(zhì)及硬度值，僅作為一般批產(chǎn)件驗(yàn)收參考，如有特殊要求時(shí)，請(qǐng)以經(jīng)確認(rèn)的技術(shù)要求執(zhí)行。

橡膠制品分類（二）
橡膠制品按原材料分，橡膠制品可分為干膠制品及膠乳制品兩大類。凡以干膠為原料制得的橡膠制品統(tǒng)稱干膠制品，如輪胎、膠帶、膠管等。這類產(chǎn)品產(chǎn)量占橡膠制品產(chǎn)量的90％以上。凡直接從膠乳制得的產(chǎn)品統(tǒng)稱膠乳制品，如膠乳手套、氣球、海綿等。這類產(chǎn)品產(chǎn)量不到橡膠制品總產(chǎn)量的10％。
橡膠制品按生產(chǎn)方法分，橡膠制品可分為模型制品和非模型制品。凡橡膠在金屬模型中定型并硫化的制品，均可統(tǒng)稱為模型制品，如輪胎、橡膠密封制品及橡膠減震制品等。但在橡膠工業(yè)中習(xí)慣地將模型制品理解為除輪胎以外的橡膠模型制品。凡不在模型中定型并硫化的產(chǎn)品，統(tǒng)稱為非模型制品，如膠帶、膠管、膠布、膠輥等。有的橡膠制品（如膠鞋等）可用模型法和非模型法生產(chǎn)。

橡膠篩網(wǎng)在加工時(shí)，橡膠混煉的目的是什么
混煉就是依據(jù)膠料配方規(guī)定的配合劑的比率，將生膠和各樣配合劑經(jīng)過橡膠設(shè)施混淆在一同，并使各樣配合劑平均地分別在生膠之中。膠料進(jìn)行混煉的
目的就是要獲取物理機(jī)械性能指標(biāo)平均一致，切合配方規(guī)定的膠料性能指標(biāo)，以利于下工藝操作和成質(zhì)量量要求。

橡膠篩網(wǎng)在加工時(shí)，容易出現(xiàn)的問題-撕裂、拉毛 及解決方法
撕裂、拉毛表現(xiàn)在橡膠接頭膠體被扯斷或橡膠體表面不光滑平整。撕裂、拉毛的原因和解決的方法如下；
8.1脫模方式不合理，硬脫模，導(dǎo)致制品被扯斷或拉毛。解決方法；改進(jìn)脫模方式，改進(jìn)模具結(jié)構(gòu)。噴脫模劑
8.2制品過度硫化，導(dǎo)致橡膠強(qiáng)度等物理性能下降而被撕裂、扯斷。解決方法；調(diào)整硫化條件到正硫化。
8.3硫化溫度太高。解決方法；調(diào)整膠料配方，降低硫化溫度。
