鑄鐵鑲銅閘門概括

1. 工作原理

閘門由啟閉機帶動啟閉螺母轉動,在梯形螺紋作用下使絲桿帶動閘門門體上下運行,達到截?cái)嗷蚴柰ㄋ髯饔谩?/p>

2. 技術參數

圓閘門的公稱直徑DN,矩形閘門的寬×高(A×B),閘門中心至啟閉機底座的高度H,承壓方向(正向、反向、雙向),安裝形式(法蘭式、靠壁式、附壁式),啟動方式(手動、電動)。

閘門的滲漏量:當正向承壓應≤0.5L/min.m

當反向承壓應≤0.7L/min.m

3. 構造

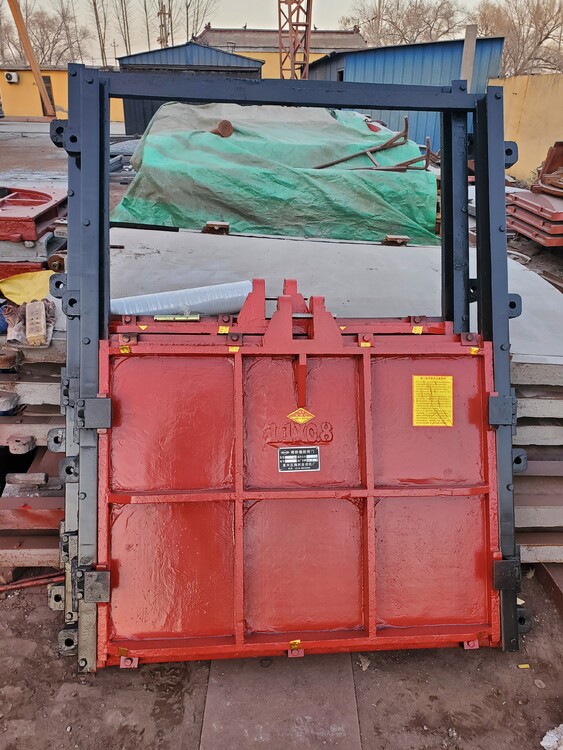

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。

1)門框由鑄鐵整體澆鑄而成,門框兩側自帶導槽,精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工,以便鑲青銅密封面。

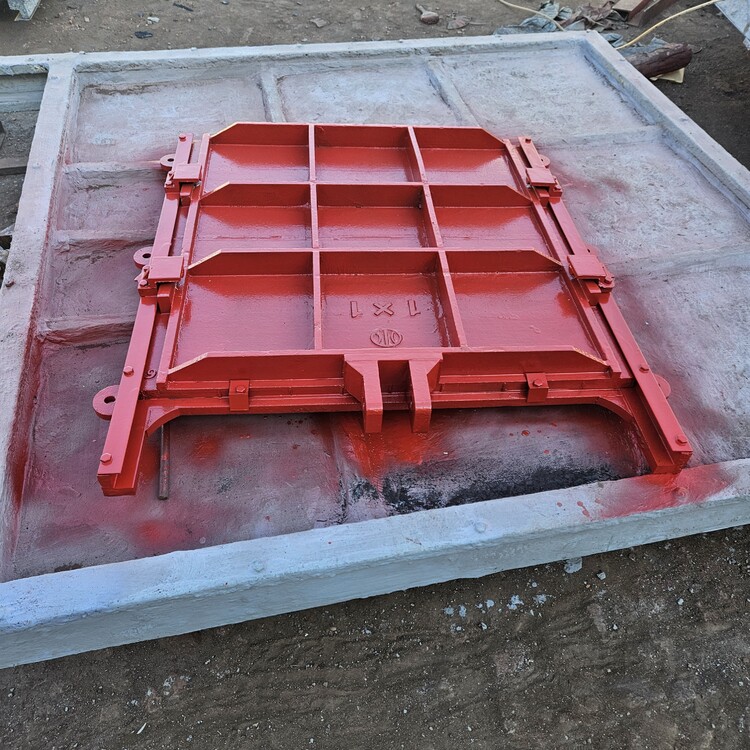

2)門體為整體鑄造的方形或圓形平板,并在迎水面自帶“#”字形的加強筋,加強筋的數量視閘門規格大小而定,門體平面精加工并帶有鑲銅條,以便鑲青銅密封面,門體兩側精加工與門框側槽配合,形成上下滑軌。門體上端有吊耳,吊耳為鑄鋼,門體與吊耳的兩接觸面精加工之后用螺栓固定。

3)導軌用鑄鐵制作,導軌面加工,并在平面上鑲青銅,減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工,用螺栓聯接,并設有定位銷防止錯位。

遵義1.5M弧形鑄鐵鑲銅閘門 2M平面滑動鑄鐵閘門工廠

4)鍥緊裝置:為達到閘門的止水效果,閘門兩側設置楔塊。楔塊用錫青銅制成,用螺栓分別與門體和門框上的楔座固定,楔座銑成長孔,便于楔塊的調整。為達到雙向止水效果,在閘門上下增設楔緊裝置。

5)密封面采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內,密封面應門框和門體之間的密切配合。

6)★絲桿由圓鋼制成梯形螺紋,其精度達到7e級標準,螺紋長度比門體行程高度加長200mm,閘門處于關閉位置時,螺紋超出啟閉機50mm,絲桿總長度超過5000mm時,需作分段加工,其接頭采用圓鋼加工成內圓孔,并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工,可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時,需增設軸導架,軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成,鑄鐵托架固定在池壁上,導管與托架都可在兩個方向進行調節,絲桿下部焊有圓鋼銷套,用銷軸與門體相連。

7)所有鑄鐵部件的小厚度>20mm。

8)門框、門體按 工作水頭設計,其拉伸、壓縮和剪切強度的安全系數不小于5,撓度不大于構件長度的1/1500,導軌的拉伸、壓縮和剪切強度的安全系數不小于5。

9)所有鑄件都進行高溫回火處理,關鍵部位采用樹脂砂造型。

4. 主要零部件材質

· 門框、門體、導軌、吊耳、楔座:QT450

· 密封面、楔塊:ZcuSn5pb5Zn5錫鉛青銅

· 緊固件:1Cr18Ni9Ti不銹鋼

5. 電氣控制系統

見啟閉機技術說明。

6. 壽命

除符合國家有關標準和規定外,還應符合以下要求:

(1) 設備無故障運行時間不少于5年。

(2) 整機使用壽命在25年以上。

7. 防腐

除符合國家有關標準和規定外,還應符合以下要求:

(1) 除銹達到Sa2.5級標準。

(2) 涂富鋅底漆、云母氧化鐵中間漆,C04-42醇酸面漆,漆膜厚度≥250μm.

(3) 包裝前對機加工面接GB4879標準要求做好防腐處理。

(4) 運輸、安裝過程中涂層破損,嚴格按涂裝工藝進行修復,其質量水平不低于原涂層的質量水平。
